車中泊電装のトラブル実例集｜ヒューズ切れ・電圧降下・接触不良の三大定番

実例1：電子レンジを使うとヒューズが切れる

症状：大出力家電の起動と同時にメインヒューズが切れる。交換してもまた切れる。

真因：ヒューズ容量の選定ミスです。インバーターの定格から計算した連続電流にはギリギリ足りていても、コンプレッサー・レンジ類の起動サージ（定格の2倍前後の突入電流）で瞬間的に超えています。逆に、切れるからと容量を大きくしすぎると、今度は配線が保護されない本末転倒になります。

対処と予防：当サイトの式（電流＝定格W÷0.85÷電圧、ヒューズ＝その1.25倍、配線は電流に合うsq数）で全体を選定し直します（インバーター容量と配線の表・配線とヒューズの安全）。ヒューズと配線はセットで決めるもので、片方だけ触るのが一番危険です。スローブロー（遅延型）ヒューズはサージを許容する正攻法の解です。

ありがちな失敗：切れるからといってヒューズの容量を一段大きくして済ませること。たしかに切れなくはなりますが、今度は配線が過電流から保護されない状態になり、ヒューズを付けている意味そのものが消えます。

ヒューズが「切れる」トラブルの次は、どこも切れていないのに動かない、もっと分かりにくい実例です。

実例2：走行中は動くのに、停車すると1000Wでインバーターが落ちる

症状：定格内のはずの負荷でインバーターの低電圧アラームが鳴って停止。エンジンをかけると動く。

真因：配線の電圧降下です。細い・長い・緩んだ配線は電流に比例して電圧を落とし、バッテリー側は12.8Vなのにインバーター入力では10V台ということが起きます。エンジン始動中はオルタネーターで系全体が13V台に持ち上がるため症状が隠れる──「走行中は平気」がこのトラブルの指紋です。

対処と予防：テスターで負荷をかけた状態のバッテリー端子電圧とインバーター入力電圧を測り、差が0.5Vを超えていたら配線を疑います。対処は「太く・短く・確実に」の3点で、インバーターはバッテリーの1m以内に置くのが設計の基本です（設置の項）。

電圧降下は静かに性能を奪うだけで済みますが、次の実例は放置すると火につながります。

実例3：端子が熱い・焦げ臭い（接触不良）

症状：大電流を流すと端子・コネクタが熱を持つ。ひどい例では樹脂が溶け、焦げ跡が残る。

真因：接触不良です。緩んだ端子・かしめ不足の圧着・腐食した接点は接触抵抗を持ち、大電流×抵抗＝発熱で、電装火災の最も現実的な入口になります。走行の振動で徐々に緩むため、施工直後は正常でも数ヶ月後に発症するのが特徴です。

対処と予防：発熱・変色を見つけた端子は増し締めではなく端子ごと交換が原則です（一度過熱した端子はバネ性と表面が劣化しています）。予防は①適正サイズの圧着端子を専用工具でかしめる②月1回の増し締め③初走行後1週間での再増し締め（初期なじみで最も緩むタイミング）の3つ。充電トラブルの切り分けで書いた月1チェックと同じ習慣で回せます。

三大定番はここまでです。ここから先は、トラブルの実例とあわせて検索されている疑問──「旅先でバッテリーが死んだ」が起きる理由、充電しながら使うとどうなるか、自作アイソレーターの落とし穴、交換費用と劣化の症状──を実例の型で続けます。

この3実例はすべて「設計と施工の品質」の問題で、部品の当たり外れではありません。不安を感じる施工箇所があるなら、それは業者に見てもらうサインです。電装は火災に直結する領域であり、当サイトが一貫して免責と専門業者相談を明記しているのはこのためです（車検・法規の記事・安全の基礎）。

実例4：旅先でサブバッテリーが突然死んだ（劣化の症状を見逃した）

症状：前夜まで普通に使えていたのに、朝になったら全く出力しない。残量計は前日「80%」を示していた。

真因：劣化のサインを見逃していたケースがほとんどです。鉛バッテリーなら「充電はすぐ満タンになるのに、すぐ減る」という症状が数週間前から出ています。実容量が減ったことで、満充電から保護電圧までの距離が短くなり、ある夜に冷蔵庫の消費が閾値を越えた時点で終わります。リン酸鉄なら、1セルだけ弱った状態でBMSがそのセルの電圧で遮断するため、パック全体の残量計は80%でも突然止まる、という出方をします。

対処と予防：旅先での応急処置は「ポータブル電源か車のシガーソケットに切り替えて、冷蔵庫だけ生かす」こと。根本対処は交換です。予防は充電トラブルの切り分けの月1チェックで、BMSアプリのセル電圧を見る習慣がすべてです。リン酸鉄の交換目安は6〜10年、鉛は2〜4年。鉛の寿命が来たタイミングは、リン酸鉄への更新の好機でもあります。

劣化は時間がかかって起きるトラブルでした。次は、使い方そのものに関する疑問で、毎日起きているかもしれない話です。

実例5：充電しながら使ったら何が起きるか（パススルーの誤解）

症状：走行充電中にインバーターで電子レンジを使ったら充電器がエラーで止まった。あるいは、充電しながら使い続けていたら、いつまで経っても満充電にならない。

真因：「サブバッテリーを充電しながら使用するとどうなるか」への答えは、「仕組み上は問題ない。問題は収支と電流の奪い合い」です。バッテリーは充電と放電を同時にしているのではなく、充電器からの入力と負荷への出力の差分だけが、バッテリーに入るか出るかしています。30Aで充電しながら冷蔵庫が4A使えば、バッテリーには26A入る。電子レンジが80A使えば、差し引き50Aがバッテリーから出る──それだけの話です。

ではなぜ「充電しながら使うな」と言われるのか。2つ理由があります。ひとつは鉛バッテリー時代の常識で、鉛は充電中にガスが出るため負荷と同時使用を避ける慣習がありました。リン酸鉄＋BMSではこの制約はありません。もうひとつはポータブル電源のパススルーで、AC入力しながらAC出力すると本体が発熱し、寿命を縮める機種があることです。これは固定サブバッテリーではなくポータブル電源の話で、UPS用途に設計された機種なら問題ありません（防災兼用の条件）。

対処と予防：収支をBMSアプリの電流値で見る習慣をつけること。プラスなら貯まっている、マイナスなら減っている、それだけです。大出力家電は走行中でも「バッテリーから出ている」ことを忘れず、インバーター容量の決め方の電流計算に従ってヒューズと配線を選んでください。

収支の話が出たところで、次は「貯める側」の自作で起きる定番トラブルです。

実例6：自作アイソレーターで充電されない・メインバッテリーが上がる

症状：リレーを使った自作のアイソレーター（走行充電の切り替え回路）で組んだところ、サブバッテリーがいつまでも満充電にならない。あるいは朝、メインバッテリーが上がってエンジンがかからない。

真因：「サブバッテリー アイソレーター 自作」で組まれる回路の多くは、エンジンが回ったらリレーでメインとサブを直結するという方式です。この方式には、現代の車とリン酸鉄に対して3つの構造的な問題があります。

1. 充電制御車ではオルタネーターの電圧が12.5〜14.5Vの間で頻繁に変わるため、直結しても電圧差が小さく、サブに十分な電流が流れない。「走っても貯まらない」の正体
2. リン酸鉄は内部抵抗が低く、電圧差があると大電流を引き込む。直結の瞬間に100A超が流れてヒューズが切れる、リレー接点が溶着する
3. リレーの制御やダイオードを誤ると、エンジン停止後もサブから逆流してメインを道連れにする。夜にサブを使い切り、朝にメインも空──「メインバッテリーが上がった」の典型

対処と予防：鉛サブバッテリー＋非充電制御車の時代には成立した方式で、今はDC-DC走行充電器に置き換えるのが答えです。数千円で済ませた分は、貯まらない電気とメインバッテリーの交換費用で回収されます。走行充電器の選び方は30A vs 50A、配線の基準は配線とヒューズの安全設計へ。

最後の実例は、トラブルそのものではなく、トラブルの出口で必ず出てくるお金の話です。

実例7：交換時期を逃して出費が倍になった（交換費用の目安）

症状：鉛サブバッテリーの交換を先延ばしにしていたら、旅先で実例4の突然死。宿泊をキャンセルし、現地で割高な同型を買い、帰宅後に結局リン酸鉄へ更新した。

真因：交換費用の目安を知らず、劣化のサインを「まだ使える」と読んでいたことです。費用を先に把握しておけば、鉛の寿命が見えた時点でリン酸鉄に更新する判断ができました。

10年で見ると、鉛を3回交換する費用（約9〜15万円）で、リン酸鉄＋走行充電器の更新（約7〜14万円）が1回で済みます。しかも後者は重量が半分以下で、使える容量は1.7倍です。「まだ使える鉛を捨てるのはもったいない」という判断が、結果的に高くつく構図です。

対処と予防：交換の判断基準を「壊れたら」ではなく「持続時間が新品の7割を切ったら」に置き換えること。そして交換のタイミングで、実例1〜3と6で挙げた配線・ヒューズ・充電器の見直しをセットでやると、次の10年のトラブルの芽がまとめて消えます。総額の考え方は総額シミュレーション、鉛からの移行条件はリン酸鉄の選び方にまとめています。

長くなりました。最後に、7つの実例を「自分の構成の弱点チェックリスト」として並べ直します。

結局、トラブルの芽はどこにあるか（チェックリスト）

7つの実例に共通するのは、部品の当たり外れではなく、設計・施工・運用のどこかに原因があることです。自分の構成を次の順で確認してください。

• ヒューズと配線はセットで選んだか（実例1）。サージを見込んだ容量、スローブロー、配線の太さ
• インバーターはバッテリーの1m以内か（実例2）。負荷時の電圧差が0.5V以内か

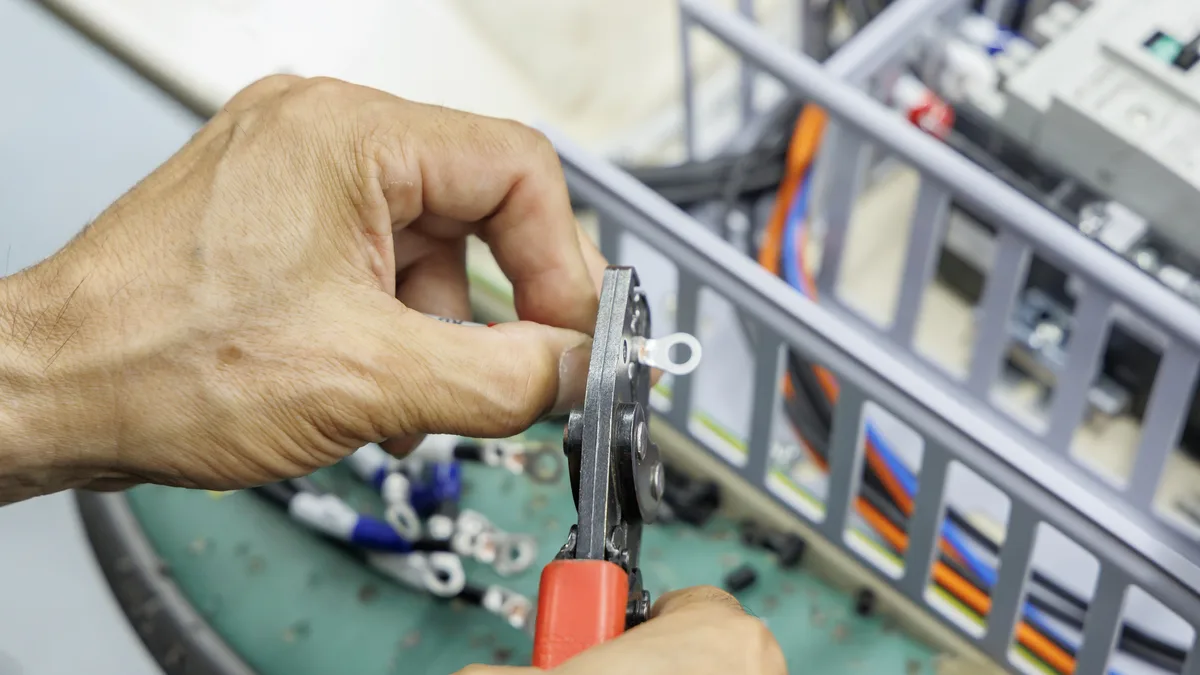

• 端子は専用工具で圧着し、初走行1週間後に増し締めしたか（実例3）。熱を持った端子は交換
• BMSのセル電圧を月1回見ているか（実例4）。ばらつき0.1V以上は交換の合図
• 充電しながら使う収支を電流値で把握しているか（実例5）。マイナスなら減っている
• 走行充電はDC-DCか（実例6）。リレー式の自作は充電制御車とリン酸鉄に合わない
• 交換費用と時期を知っているか（実例7）。鉛は2〜4年、リン酸鉄は6〜10年。持続時間7割で判断

不安を感じる施工箇所があるなら、それは業者に見てもらうサインです。車検と法規の観点は車検・法規の記事、安全設計の基礎は配線とヒューズの安全設計へ進んでください。
