サブバッテリーが充電されない時の切り分けフローチャート｜5層を上から潰す
「走ったのに残量が増えていない」──サブバッテリー運用で最も焦るトラブルですが、原因は必ず「表示→低温保護→充電器→配線→バッテリー」の5層のどこかにあります。テスター1本で上から順に潰せば、大半は原因まで30分で到達します。
切り分けの5層（上から順に）
闇雲に配線を触る前に、見る順番を決めましょう。充電の経路は「表示→保護→充電器→配線→本体」という一本道なので、上から順に確認すれば、どこで止まっているかは必ず特定できます。
- 表示層：本当に充電されていないか：簡易残量計（電圧式）はリン酸鉄と相性が悪く、電圧がほぼ平坦なリン酸鉄では残量%が大きくズレます。BMSアプリの電流値（A）を見て、走行中にプラスの電流が流れていれば充電はされています。まずここで「表示だけ問題」を除外
- 低温保護層：冬ならまずこれ。BMSアプリの低温フラグ・保護履歴を確認します（対処は低温保護の対処へ）
- 充電器層：走行充電器の動作LED・エラー表示を確認。よくある原因は「充電制御車でエンジン信号設定が合っていない（充電器が発電中と認識できない）」「入力電圧の閾値設定ミス」「ソーラー側ならMPPTの入力電圧範囲外」（走行充電器・MPPT）

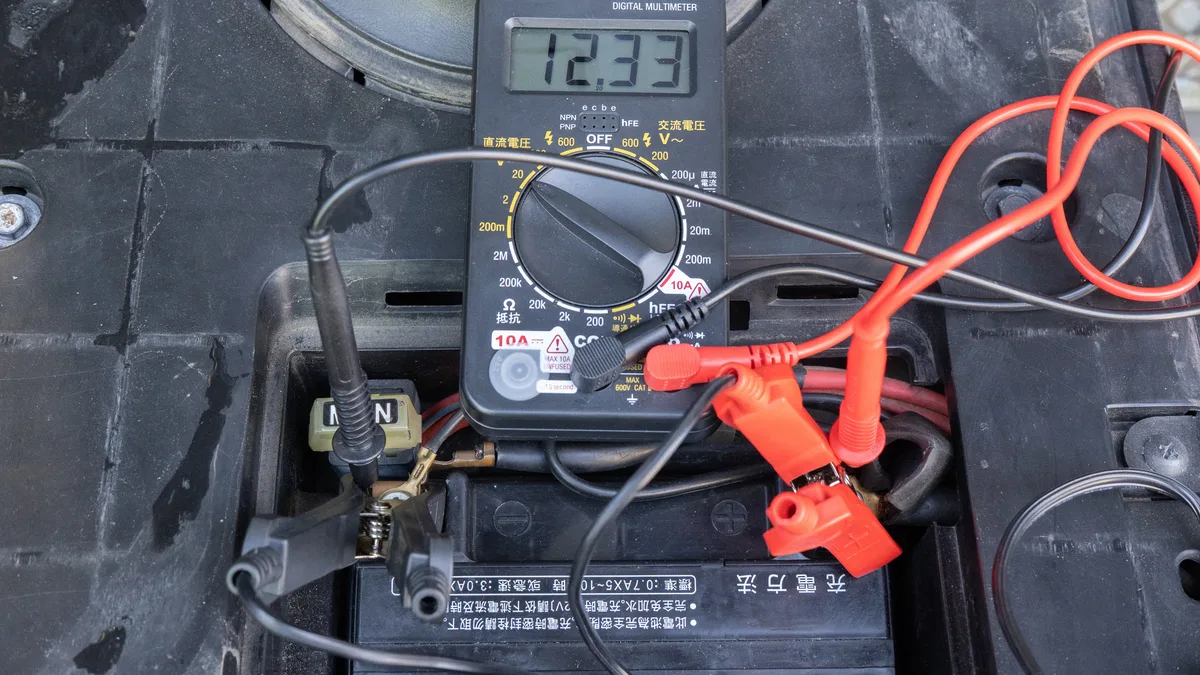

- 配線・ヒューズ層：メイン側・サブ側のヒューズ切れ、端子の緩み・腐食。テスターで充電器の入力端子に走行中13〜14V台が来ているか→出力端子に14V台が出ているかを順に測ると、どの区間で止まっているか特定できます
- バッテリー層：ここまで正常なら本体。BMSのセル電圧に1セルだけ大きな乖離があれば、セル不良か過放電履歴が疑われます。保証期間ならメーカーへ（選び方で保証を重視した理由がここです）
ありがちな失敗：電圧式の簡易残量計の表示だけを見て「故障した」と判断すること。電圧がほぼ平坦なリン酸鉄では残量%が大きくズレるため、充電の有無はBMSアプリの電流値（A）で確認するのが鉄則です。
5層を上から潰すのが王道ですが、実は症状によっては近道があります。
症状別の近道
症状の出方は、それ自体が犯人を指している場合が多くあります。当てはまる行があれば、その層から先に見てください。
| 症状 | 疑う層 |
|---|---|
| 冬の朝だけ充電されない | 低温保護層（ほぼ確定） |
| アイドリングでは充電されるが走行中に止まる | 充電器層。充電制御車の発電カットに追従できていない |
| 充電はされるが異常に遅い | 配線層の電圧降下（細すぎ・長すぎ・端子緩み）か、充電器の出力設定が下限になっている |
| ソーラーだけ充電されない | 充電器層＋パネル。曇天の出力低下（現実値）か、コネクタ・影・パネル故障 |
| ある日突然ゼロに | 配線・ヒューズ層。まずメインヒューズ確認 |
この表の使い方は一つで、「いつ・どの条件で」症状が出るかを思い出すこと。それだけで見るべき層は1つか2つに絞れます。
ヒューズが切れていた場合、交換の前に「なぜ切れたか」を特定してください。原因を残したまま交換すると再発します（トラブル実例集に典型例）。
切り分けの基本はここまでです。ここから先は、充電トラブルで実際に検索されている一歩踏み込んだ疑問──外部電源（AC）で充電されない、ボディアースの落とし穴、劣化と復活の見極め、そもそもの充電方法──に順に答えてから、予防の習慣に戻ります。
RVパークの外部電源に挿しているのに充電されないのはなぜか
「充電器に挿しているのに充電されない」は、走行充電とは別の経路のトラブルです。キャンピングカーの外部AC電源入力や、ポータブル電源のAC充電で起きます。経路は「コンセント→AC充電器→バッテリー」の3段なので、ここも上から順に見ます。
| 確認順 | 見るもの | よくある原因 |
|---|---|---|
| 1. コンセント側 | 施設のブレーカー・電源ポールの容量（多くは15A・1,500W） | 他の機器と合計で容量超過→施設側ブレーカーが落ちている。延長コードの接触不良 |
| 2. AC充電器側 | 動作LED・設定（鉛／リン酸鉄モード）・出力電流 | 充電器が鉛モードのままでリン酸鉄の満充電電圧まで上がらず「いつまでも満充電にならない」。ファン停止による熱保護 |
| 3. バッテリー側 | BMSアプリの電流値・保護フラグ | 低温保護（冬）・過電圧保護（充電器の設定電圧が高すぎる）・満充電で受け付けていないだけ |
特に多いのが2の「モード違い」です。鉛用の充電器は14.4V前後でフロート充電に移りますが、リン酸鉄の満充電は14.4〜14.6Vが必要で、充電器によってはその手前で電流を絞ります。表示上80〜90%で止まり続ける症状は、この設定のずれがほとんどです。充電器のリン酸鉄モードの有無は、リン酸鉄の選び方で「充電器の対応」を条件に挙げた理由でもあります。
ポータブル電源のAC充電で「挿しているのに増えない」場合は、本体の高温保護（夏の車内放置後）か、充電速度をアプリで「静音・低速」に設定している見落としが多く、故障の前にその2点を確認してください。
走行充電器が動かない典型：市販の走行充電器（DC-DC）で「充電できない」と検索されるケースの多くは、充電制御車でのエンジン信号線（D+／IGN線）の未接続か設定違いです。充電器が「エンジンが回っている」と認識できないため、入力電圧だけで判断するモードに切り替えるか、信号線を繋ぐ必要があります。本文の充電器層の確認と同じ話で、製品の設定表を手元に置いて確認してください。
外部電源でも走行でも「どこかで止まっている」のに全部正常に見えるとき、残っている犯人は、配線図に描かれないアースです。
ボディアースが原因で充電されない・遅い、というケース
「サブバッテリー ボディアース」という検索が多いのは、アースが配線の中で最も軽視されていて、最もトラブルを起こす場所だからです。プラス側は太い線とヒューズで丁寧に組むのに、マイナス側は「近くのボルトに共締め」で済ませる──これが電圧降下と充電不良の隠れた原因になります。
走行充電の経路を思い出してください。メインバッテリー→充電器→サブバッテリーと電気が流れ、同じ量の電流がマイナス側を戻ってきます。30Aの走行充電なら、アースにも30A流れます。そのアースが塗装の上に共締めした細い線だったら、そこが抵抗になります。
| アースの状態 | 症状 | 対処 |
|---|---|---|
| 塗装面にそのまま共締め | 充電が遅い・電圧が不安定・端子が発熱 | 塗装を剥がして金属面を出し、歯付きワッシャーで締める |
| プラス側より細い線 | 電圧降下でインバーターが落ちる | マイナス線はプラス線と同じ太さに |
| 車体の遠い位置に落としている | 車体を経由する分の抵抗と、錆びたシャシーの接触不良 | できればメインバッテリーのマイナス端子まで線で戻す（ボディ経由にしない） |
| サブバッテリーのマイナスを車体に落とす・落とさない | 落とさないと充電器が動かない／落とすと漏電リスクが増える | 走行充電器の説明書の指示に従う。多くはサブ側マイナスも共通アースが前提 |
テスターでの見方は簡単です。走行充電中に、メインバッテリーのマイナス端子とサブバッテリーのマイナス端子の間の電圧を測ります。理想は0V近く。0.3Vを超えていたら、その区間（アース経路）で電気が失われている証拠です。本文の「入力に13〜14V来ているか→出力に14V出ているか」の確認で両方正常なのに充電が遅い場合、ここが残りの犯人です。
アースの取り方と配線の太さの基準は配線とヒューズの安全設計にまとめています。アースまで潰して配線が正常なら、残るは本体です。次は「劣化なのか、復活するのか」の見極めです。
劣化の症状はどう見分けるか、「復活」はどこまで可能か
5層の最後「バッテリー層」にたどり着いたとき、知りたいのは2つです。本当に劣化なのか、そして復活するのか。バッテリーの種類で答えが違います。
| 症状 | リン酸鉄（BMS内蔵） | 鉛（ディープサイクル） |
|---|---|---|
| 充電は入るが持続時間が新品の7割以下 | 容量劣化。2,000〜3,000サイクル後の自然な姿 | サルフェーション（硫酸鉛の結晶化）が典型 |
| すぐ満充電表示になり、すぐ減る | BMSの残量推定のずれ。一度0%→100%のフルサイクルで再学習 | 実容量の減少。復活は限定的 |
| BMSでセル電圧に0.1V以上のばらつき | 1セル不良の疑い。バランス充電で戻らなければ交換 | —（セル電圧は見えない） |
| 過放電で電圧ゼロ・BMSが応答しない | BMSが遮断しているだけなら充電器接続で復帰。復帰充電機能のある充電器が必要な場合も | 10V以下まで放電した鉛は回復しても容量が大きく減る |
「サブバッテリー 復活」で検索する人の多くは、鉛の復活を期待しています。パルス充電やデサルフェーション機能のある充電器で軽度のサルフェーションが緩和されることは一般に知られていますが、戻るのはせいぜい新品の7〜8割まで、深い放電を繰り返した鉛は戻りません。復活に数千円の充電器を買うより、その費用をリン酸鉄への更新に充てたほうが結果として安いケースが多いのが実情です。
リン酸鉄の「復活」は事情が違います。多くの場合、壊れたのではなく、BMSが保護のために止めているだけです。
- 過放電保護：充電器を繋いで電圧が上がれば自動復帰。ただし保護状態で数週間放置すると自己放電でセルが真に過放電し、復帰しなくなる。保護が掛かったら早めに充電が鉄則
- 低温保護：温まれば復帰（低温保護の対処）
- 過電流保護：負荷を外して数分待つか、BMSアプリでリセット
劣化の進み方と延命のコツは寿命の記事と共通です。交換の費用感は車検・法規の記事の交換費用の節に、正しい充電条件はリン酸鉄の選び方にまとめています。
ここまでで原因は特定できます。最後に、「そもそも正しい充電方法とは」を整理してから、予防の習慣に戻ります。
サブバッテリーの正しい充電方法（3経路の使い分け）
トラブルの多くは「充電方法の選択」の段階で芽を出しています。経路は3つあり、それぞれ向いている場面が違います。
| 充電経路 | 充電速度の目安（100Ah） | 向いている場面 | トラブルの芽 |
|---|---|---|---|
| 走行充電（DC-DC 30〜50A） | 30Aで空から約3時間、50Aで約2時間 | 移動する旅程の主力。天候無関係 | 充電制御車の信号設定、アース、配線の太さ |
| ソーラー（MPPT） | 200Wで晴天1日約600Wh（半分強） | 停泊型の補助。日中の回復 | 影・曇天・入力電圧範囲外 |
| 外部AC充電器 | 20A充電器で約5時間 | RVパーク・自宅での満充電とバランス調整 | 鉛／リン酸鉄モードの設定違い |
使い分けの原則は、「走行で貯めて、ソーラーで減りを抑え、AC電源で時々満タンにしてセルを揃える」です。リン酸鉄は月に1度程度、満充電まで入れてBMSのバランス機能を働かせると、セル電圧のばらつき（本文のバッテリー層で見る指標）が抑えられます。逆に、常に80%止まりの運用を何ヶ月も続けると、残量表示のずれが大きくなります。
経路の詳しい選び方は走行充電器解説とソーラーパネル解説へ。どの経路も、バッテリーの種類に合った充電電圧・電流に設定されているかが最初の確認項目です。
原因の潰し方と正しい充電方法が揃ったところで、締めくくりは、そもそも症状を出さないための習慣です。
予防：月1回の3点チェック
トラブルシュートの最終形は、症状が出る前に兆候をつかむことです。月に1回、次の3点だけ見てください。
- BMSアプリの充電電流を月1回見る：正常時の値（30A充電器なら25〜30A前後）を覚えておくと、劣化・緩みの早期発見になります
- 端子の増し締め（電源オフで）：振動で緩んだ端子は電圧降下→発熱→さらに緩むの悪循環に入ります
- ヒューズの予備を車載する：出先で切れたときの復旧手段。使用中の全ヒューズ容量をメモした紙と一緒にグローブボックスへ
長くなりました。この記事の切り分けを、順番にまとめます。
- まず表示を疑う。電圧式の残量計は信じず、BMSアプリの電流（A）で充電の有無を見る
- 冬は低温保護、夏は高温保護。温まる・冷めるまで待てば復帰する
- 充電器の設定。充電制御車の信号線、鉛／リン酸鉄モードの2つが定番の見落とし
- 配線はアースまで含めて。マイナス端子間の電圧が0.3Vを超えたらアース経路が犯人
- 本体は「保護で止まっているだけ」が多い。早めに充電すれば復帰。戻らないセルのばらつきは交換の合図
- 月1回AC電源で満充電にしてセルを揃える。残量表示のずれと劣化の早期発見に効く
具体的な不具合の例はトラブル実例集、配線の基準は配線とヒューズの安全設計へ進んでください。
よくある質問
キャンピングカーのサブバッテリーが充電されない原因は？
原因は「表示→低温保護→充電器→配線・ヒューズ→バッテリー本体」の5層のどこかにあります。最も多いのは電圧式残量計の表示ずれ、冬の低温保護、充電制御車で走行充電器のエンジン信号が合っていない設定、アースを含む配線の電圧降下の4つで、テスターとBMSアプリで上から順に潰せば30分程度で特定できます。
充電器にさしてるのに充電されないのはなぜ？
外部AC充電なら、施設側のブレーカー容量超過、充電器が鉛モードのままでリン酸鉄の満充電電圧（14.4〜14.6V）まで上がらない設定違い、バッテリー側の低温・過電圧保護の3つが典型です。80〜90%で止まり続けるならモード設定、ポータブル電源なら高温保護か低速充電設定を確認してください。
サブバッテリーが劣化している症状は？
満充電直後の持続時間が新品の7割以下、すぐ満充電表示になってすぐ減る、BMSでセル電圧のばらつきが0.1V以上、の3つです。リン酸鉄は2,000〜3,000サイクル後の容量低下が自然な姿で、鉛はサルフェーションが典型です。
サブバッテリーの充電方法は？
走行充電（DC-DC 30Aで100Ahを約3時間）、ソーラー（200Wで晴天1日約600Wh）、外部AC充電器（20Aで約5時間）の3経路です。走行で貯め、ソーラーで減りを抑え、月1回はAC電源で満充電にしてセルのバランスを揃えるのが基本の使い分けです。
過放電したサブバッテリーは復活しますか？
リン酸鉄はBMSが保護で止めているだけなら、充電器を繋げば復帰します。ただし保護状態で数週間放置すると真の過放電になり戻りません。鉛はパルス充電等で軽度のサルフェーションが緩和されることはありますが、戻っても新品の7〜8割までで、深い放電を繰り返した鉛は回復しません。
ボディアースが原因で充電不良になりますか？
なります。走行充電の30Aはマイナス側にも同じだけ流れるため、塗装面への共締めやプラスより細いマイナス線は電圧降下と発熱の原因です。走行充電中にメインとサブのマイナス端子間の電圧を測り、0.3Vを超えていればアース経路が犯人です。
テスターはどんなものを買えばいいですか？
DC電圧が測れる2,000円前後のデジタルマルチメーターで十分です。クランプ式（挟むだけで電流が測れるタイプ）なら配線を外さず充電電流を確認でき、切り分けがさらに楽になります。
バッテリーを完全に空にしてしまいました。復活しますか？
リン酸鉄はBMSが過放電前に遮断するため、充電器を繋げば復帰するのが正常動作です。長期間放置で自己放電が進んだ場合は復帰充電に対応した充電器が必要なことがあります。復帰しない場合はメーカーサポートへ。
